模块建筑设计策划流程是什么?

规划小兵技术标准 2022-06-22 17:01:211116 举报


  • 模块建筑设计策划一般分三个阶段,方案设计阶段、初步设计阶段及施工图设计阶段。

    1、方案设计阶段

    应根据项目技术策划进行平面、立面、剖面图以及重要节点构造设计,明确结构体系、标准化模块单元尺寸等;精装设计应在此阶段介入,根据建筑功能空间进行精装方案设计。

    方案设计阶段流程如图所示:

    2、初步设计阶段

    各专业应协同优化模块单元设计与划分、设备管线定位预留预埋等,并进行专项的经济性评估,分析影响成本的因素,制定合理的技术措施,进一步细化和落实所采用的技术方案的可行性。

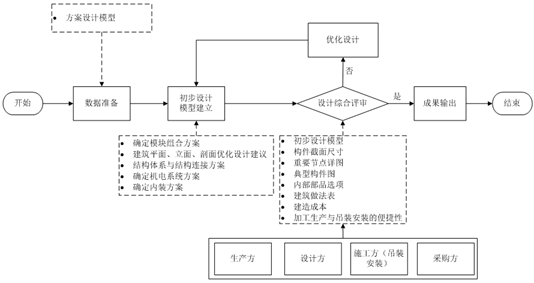

    初步设计阶段流程如图所示:

    3、施工图设计阶段

    应按照初步设计阶段制定的技术措施进行设计,充分考虑各专业技术要求,形成完整可实施的施工图设计文件。

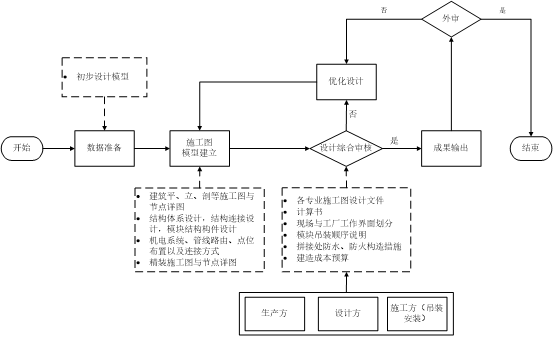

    施工图设计阶段流程如图所示:


    模块建筑应进行模块单元的深化设计,深化设计应在施工图文件的基础上,对如下方面内容进一步细化与确认:

    1、细化生产运输及现场安装时的吊点和连接点、临时防水、临时固定设施安装孔的预留预埋等;

    2、细化模块单元间的室内、室外拼接设计,应兼顾安全可靠、工厂完成度最大化以及美观性的要求,并宜考虑设备配置的安装可行性与一定数量的检修口,方便对设备管线、模块单元拼缝、连接点等的安装检修;

    3、确认模块单元划分满足其在运输时的高度、宽度、转弯半径上的限制以及现场吊装设备吊重、吊点等限制要求。
