怎么使用 ArcGIS 制作粗细不等的河流？

在CorelDraw中绘制一头粗 一头细的河流是非常方便的，但是数据需要从ArcGIS导出成CorelDraw可以接受的格式才行，并且CorelDraw无法保持ArcGIS的图层，因此如果能在ArcGIS中完成所有的制图工作，当然是最好不过的。这篇文章就介绍一下如何用ArcGIS制作一头粗一头细的河流。

平台：ArcGIS Desktop 9.3.1 和 File Geodatabase(注意：必须是ArcGIS Desktop的File Geodatabase，Personal Geodatabase不可以)。

准备：将所需矢量数据（现状河流）添加到File Geodatabase中，并设置好空间参考系统。

步骤：

（1）将河流图层添加到ArcGIS的TOC中，在河流图层上右击，选择“Convert Symbology to Representation”，在弹出的对话框中点确定，将要素转化为制图表达（Representation）。

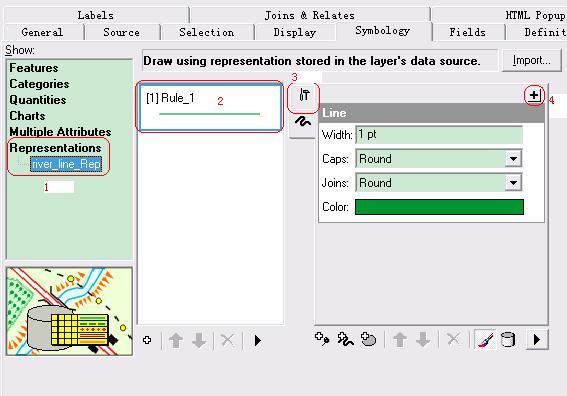

（2）在制图表达图层上点击右键，选择属性，在Symbol选项卡的show中点击Representation。

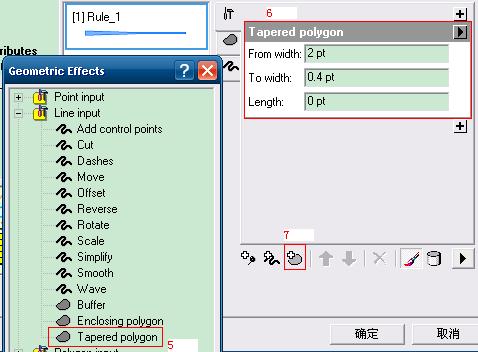

（3）点击上图3的位置，切换到全局规则；然后再点击位置4，在弹出的对话框中选择“tapered polygon”（5处），添加一个全局规则，在6处设置“From Width”和“To width”，“length”暂时留空。

（4）点击下图7处添加一个填充图层，设置填充颜色为河流的颜色。

（5）点击已经存在的stroke layer，设置其颜色为河流边界的颜色，并更改其宽度。点击确定保存刚才的更改退出属性对话框。

（6）以上的操作都是在非编辑状态下进行的。现在在编辑器中点击“start editing”开始编辑，并打开制图表达工具条。

（7）在制图表达工具条上点击“制图表达属性”按钮，打开制图表达属性对话框。

（8）在制图表达工具条上点击选择工具，在地图窗口选择一个要素，这时，制图表达属性窗口中出现了该要素的制图表达规则，在全局规则中，重新设置开始宽度、结束宽度和长度，这里特别需要注意的是“长度”选项，此处的长度是出图时图上的长度，默认的单位是Pt，但是此处可以输入毫米（mm）单位，系统将自动转换为pt，关于这个长度可以根据出图的比例尺加以计算，计算公式为：length（mm）=实地长度（m）/比例尺*1000。

（9）可能是因为ArcGIS的bug，有时候在制图表达属性对话框中无法更改（8）中所述各项数值，此时关掉ArcGIS后重新启动软件即可编辑。

最终的制图效果如下图：

作者：天涯左岸
